前言

本記事ではRISUKAIの65W GaN充電器「K39」を取り上げ、外観、実測サイズ、出力仕様、対応プロトコル、内部構成を日本語で整理します。2×USB-C＋1×USB-Aの2C1A構成と、総出力を表示できるデジタル表示（デジタル表示）を備え、日常の充電状況を直感的に把握できるのが特徴です。

USB-C1は最大65WのPD出力に加えてPD3.2へ対応し、9–15V/3A・15–20V/3.25AのAVS電圧レンジを備えます。USB-C2は20WクラスのPD/PPS出力、USB-AはQC系の汎用互換をカバーします。UFCS・QC・PPS・SCP・FCP・AFC・Apple 2.4Aなど主要プロトコルに広く対応し、スマートフォンからタブレット、軽量ノートまで幅広い機器で使いやすい構成です。

RISUKAI K39 65W GaN 2C1A 充電器 画像 1
RISUKAI K39 65W GaN 2C1A 充電器 画像 2
RISUKAI K39 65W GaN 2C1A 充電器 画像 3
RISUKAI K39 65W GaN 2C1A 充電器 画像 4
RISUKAI K39 65W GaN 2C1A 充電器 画像 5
RISUKAI K39 65W GaN 2C1A 充電器 画像 6
RISUKAI K39 65W GaN 2C1A 充電器 画像 7
RISUKAI K39 65W GaN 2C1A 充電器 画像 8
RISUKAI K39 65W GaN 2C1A 充電器 画像 9
RISUKAI K39 65W GaN 2C1A 充電器 画像 10
RISUKAI K39 65W GaN 2C1A 充電器 画像 11
RISUKAI K39 65W GaN 2C1A 充電器 画像 12
RISUKAI K39 65W GaN 2C1A 充電器 画像 13
RISUKAI K39 65W GaN 2C1A 充電器 画像 14
RISUKAI K39 65W GaN 2C1A 充電器 画像 15
RISUKAI K39 65W GaN 2C1A 充電器 画像 16
RISUKAI K39 65W GaN 2C1A 充電器 画像 17
RISUKAI K39 65W GaN 2C1A 充電器 画像 18

基本仕様

  • 型番：K39
  • 入力：110-240V~ 50/60Hz 1.5A Max
  • USB-C1：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A（最大65W）
  • USB-C2：5V/3A、9V/2.22A、12V/1.67A
  • USB-A：5V/3A、9V/2A、12V/1.5A
  • 2ポート同時：USB-C1+USB-C2＝45W+20W、USB-C1+USB-A＝45W+18W、USB-C2+USB-A＝5V/3A
  • 3ポート同時：USB-C1+USB-C2+USB-A＝45W+15W
  • 認証：FCC
RISUKAI K39 65W GaN 2C1A 充電器 画像 19
RISUKAI K39 65W GaN 2C1A 充電器 画像 20
RISUKAI K39 65W GaN 2C1A 充電器 画像 21
RISUKAI K39 65W GaN 2C1A 充電器 画像 22
RISUKAI K39 65W GaN 2C1A 充電器 画像 23
RISUKAI K39 65W GaN 2C1A 充電器 画像 24
RISUKAI K39 65W GaN 2C1A 充電器 画像 25
RISUKAI K39 65W GaN 2C1A 充電器 画像 26
RISUKAI K39 65W GaN 2C1A 充電器 画像 27
RISUKAI K39 65W GaN 2C1A 充電器 画像 28
RISUKAI K39 65W GaN 2C1A 充電器 画像 29
RISUKAI K39 65W GaN 2C1A 充電器 画像 30
RISUKAI K39 65W GaN 2C1A 充電器 画像 31
RISUKAI K39 65W GaN 2C1A 充電器 画像 32
RISUKAI K39 65W GaN 2C1A 充電器 画像 33
RISUKAI K39 65W GaN 2C1A 充電器 画像 34
RISUKAI K39 65W GaN 2C1A 充電器 画像 35

外観とサイズ

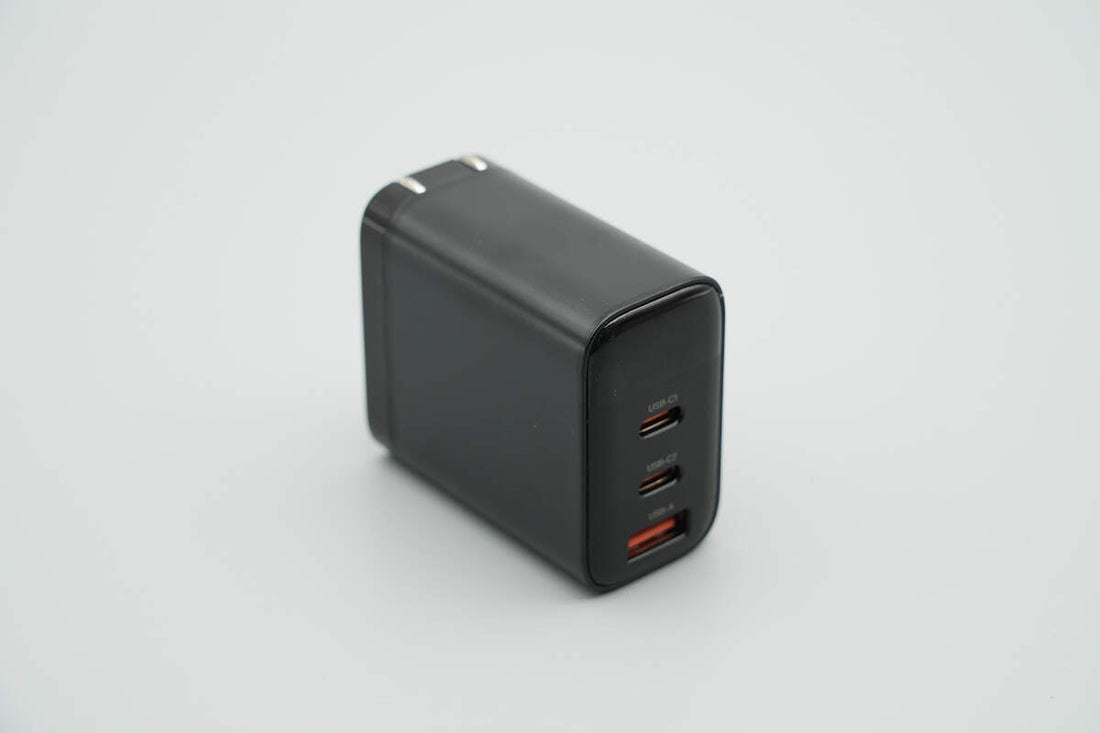

本体は直方体のシンプルなデザインで、表面はマット仕上げ。2C1A端子とデジタル表示を備え、総出力をリアルタイムに確認できます。折りたたみ式のプラグを採用し、持ち運びもしやすい構成です。

  • サイズ：長さ 約59.7mm × 幅 約51.93mm × 厚み 約29.87mm
  • 重量：約126g
RISUKAI K39 65W GaN 2C1A 充電器 画像 36
RISUKAI K39 65W GaN 2C1A 充電器 画像 37
RISUKAI K39 65W GaN 2C1A 充電器 画像 38
RISUKAI K39 65W GaN 2C1A 充電器 画像 39
RISUKAI K39 65W GaN 2C1A 充電器 画像 40
RISUKAI K39 65W GaN 2C1A 充電器 画像 41
RISUKAI K39 65W GaN 2C1A 充電器 画像 42
RISUKAI K39 65W GaN 2C1A 充電器 画像 43
RISUKAI K39 65W GaN 2C1A 充電器 画像 44
RISUKAI K39 65W GaN 2C1A 充電器 画像 45
RISUKAI K39 65W GaN 2C1A 充電器 画像 46
RISUKAI K39 65W GaN 2C1A 充電器 画像 47
RISUKAI K39 65W GaN 2C1A 充電器 画像 48
RISUKAI K39 65W GaN 2C1A 充電器 画像 49
RISUKAI K39 65W GaN 2C1A 充電器 画像 50
RISUKAI K39 65W GaN 2C1A 充電器 画像 51
RISUKAI K39 65W GaN 2C1A 充電器 画像 52

対応プロトコルと実測

USB-C1はUFCS、QC3+、FCP、SCP、AFC、PD3.2、DCP、Apple 2.4Aに対応し、固定電圧5/9/12/15/20Vに加えてAVS（9–15V/3A、15–20V/3.25A）を備えます。UFCSでは3.4–5.5V/3A、5.5–11V/3A、11–21V/3Aの範囲を確認できます。

USB-C2はUFCS、QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4Aに対応し、PDOは5V/3A、9V/2.22A、12V/1.67A、PPS 5–11V/2Aを確認できます。USB-AはQC3.0、FCP、SCP、AFC、DCP、Apple 2.4Aに対応します。参考測定ではUSB-C1からの充電時に約30W級の出力表示が確認できます。

RISUKAI K39 65W GaN 2C1A 充電器 画像 53
RISUKAI K39 65W GaN 2C1A 充電器 画像 54
RISUKAI K39 65W GaN 2C1A 充電器 画像 55
RISUKAI K39 65W GaN 2C1A 充電器 画像 56
RISUKAI K39 65W GaN 2C1A 充電器 画像 57
RISUKAI K39 65W GaN 2C1A 充電器 画像 58
RISUKAI K39 65W GaN 2C1A 充電器 画像 59
RISUKAI K39 65W GaN 2C1A 充電器 画像 60
RISUKAI K39 65W GaN 2C1A 充電器 画像 61
RISUKAI K39 65W GaN 2C1A 充電器 画像 62
RISUKAI K39 65W GaN 2C1A 充電器 画像 63
RISUKAI K39 65W GaN 2C1A 充電器 画像 64
RISUKAI K39 65W GaN 2C1A 充電器 画像 65
RISUKAI K39 65W GaN 2C1A 充電器 画像 66
RISUKAI K39 65W GaN 2C1A 充電器 画像 67
RISUKAI K39 65W GaN 2C1A 充電器 画像 68
RISUKAI K39 65W GaN 2C1A 充電器 画像 69

分解と内部構成（要点）

PCBAモジュールは約55.1×47.88×24.88mm。上下に一体型ヒートシンクを装着し、絶縁用のマイラや熱伝導材を組み合わせた構成です。

  • 入力部：遅延ヒューズ（3.15A/250V）、NTCサーミスタ、X2コンデンサ（0.22μF）、共模インダクタ、整流ブリッジ（WRLSB80M）
  • 高圧側：400V 27μF電解コンデンサ×4、工字インダクタ
  • 一次側：必易微 KP2208X（E-GaN内蔵の準共振AC/DC）
  • 絶縁・フィードバック：EL1018フォトカプラ、Yコンデンサ（TMY1221Kなど）
  • 二次側：必易微 KP4060 同期整流制御、SP05N10SRL MOSFET、25V 680μF/220μFの固体コンデンサ
  • プロトコル制御：天德钰 JD6628A（PD3.2/PPS/AVS/UFCS/QC/SCP/FCP/AFC/Apple 2.4A対応）
  • 降圧部：NDP13401KC 同期降圧、USB-C用VBUSスイッチ YC45N03ADE、USB-A用VBUSスイッチ HC30P03Q
  • 表示基板：マイコン＋オペアンプ（GT8341）
